篩選系統

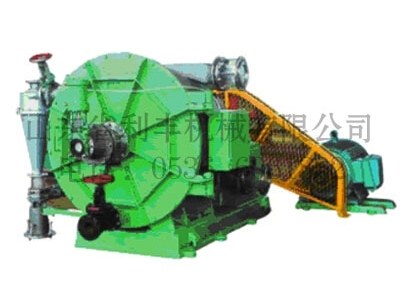

DXF型單效纖維分離機主要用于分離廢紙漿中的輕重雜物，并對來自水力碎漿機的漿料進行二次碎解。借助于本機的二次碎解，水力碎漿機底部篩板篩孔可增大，提高了其生產能力。
本機相當于一臺密封臥式水力碎漿機與一臺輕重雜質除渣器的組合體，結構緊湊，效率高，本機集碎解﹑除雜﹑粗篩等功能于一體，大大簡化了廢紙處理流程，降低了能耗。
漿料切向進入槽體，在葉輪作用下加速，在槽體內產生渦流，渦流產生的向心力使輕雜物聚集在渦流的中心而重雜物則被甩向槽壁。聚集在槽體中心的輕雜質從安裝在前蓋上的輕雜質排放科通過閥門間斷的排出，甩向槽壁的重雜物與部分漿料一起連續通過重雜物排放管進入重雜物除渣器，經除渣器除去重雜物后的漿料重新送回到進漿管。被除去的重雜物收集在除渣器雜物槽中，通過閥門定時排放。
漿料經槽中葉輪二次碎解后，經葉輪后部篩板由出漿管送出。
二﹑技術性能
|
型號 |
DXF0 |
DXF1 |
DXF2 |
DXF3 |
DXF4 |
|
生產能力 |
10-20t/d |
20-40t/d |
40-70t/d |
70-100t/d |
130t/d |
|
進漿濃度 |
≤3% |
||||
|
進漿壓力 |
0.15-0.25MPa |
||||
|
篩板 |
Ф3/Ф4……Ф6/Ф7階差0.5階梯孔系列 |
||||
|
葉輪轉速 |
1300r/min |
837r/min |
830r/min |
800r/min |
750r/min |
|
葉輪直徑 |
Ф320mm |
Ф520mm |
Ф550mm |
Ф700mm |
Ф800mm |
|
進漿管直徑 |
Dg100 |
Dg125 |
Dg125 |
Dg150 |
DN250 |
|
良漿管直徑 |
Dg100 |
Dg125 |
Dg125 |
Dg150 |
DN250 |
|
輕雜物排 |
Dg65 |
DG80 |
DG80 |
DG80 |
DN100 |
|
重雜物排 |
Dg65 |
Dg125 |
Dg125 |
Dg150 |
DN100 |
|
電機 |
Y180L-4/22kw |
Y225M-4/45kw |
Y250M-4/55kw |
Y280S-4/75kw |
Y315S-4/110kw |
|
設備重量 |
1800kg |
3000kg |
3500kg |
4000kg |
|
|
外型尺寸 |
2650×1860 |
3050×2267 |
3200×2650 |
3460×2620 |
4310×2265×2090 |
|
